Microrelay – M.10.404.101.A1

Home / Micro Nano Relays / Micro Relays / Microrelay – M.10.404.101.A1

SPST/ Normalmente Aperto N.O.

SPECIFICHE BOBINA

Resistenza Bobina: 360Ω ± 10%

Numero Terminali: 4

Tensione di eccitazione: ≤ 16,8V DC

Tensione Nominale: 24V DC

Tensione di Diseccitazione: ≥ 2,4V DC

Limiti di Funzionamento: 20 ÷ 30V

SPECIFICHE CONTATTI

Carico di Corrente Nominale: 15A

Presenza Resistenza: NOT

Tempo di Disecittazione: ≤ 10ms @ 23°C

Tempo di Eccittazione: ≤ 10ms @ 23°C

Isolamento Elettrico: 100MΩ

Corrente Massima Continua: 15A @ 23°C - 10A @ 85°C

Durata Meccanica: 1.000.000 cycles

Corrente Minima Consigliata: 0,5A

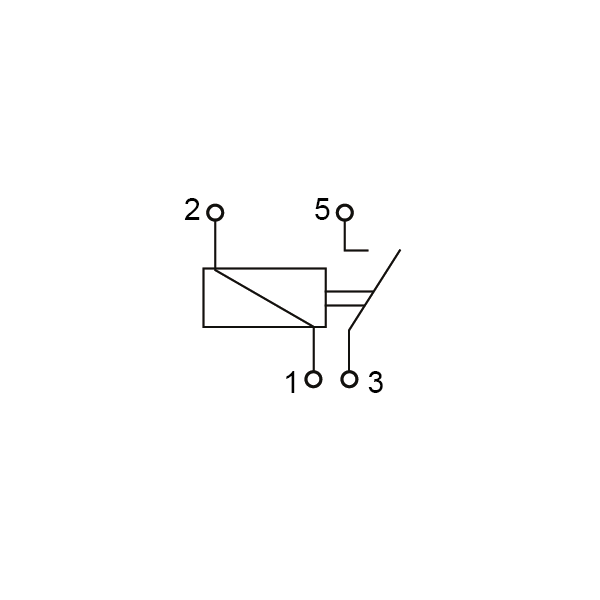

Disposizione Contatti: SPST/Normally Open

Caduta di Tensione: ≤ 100mV @ 23°C

Presenza Diodo: NOT

Durata Elettrica: 100.000 cycles @ 15A 2"ON / 2"OFF

PROTEZIONI

Grado di Protezione: IP 54

ALTRE SPECIFICHE

Rigidità Dielettrica: 500V AC

Temperatura di Funzionamento: -40°C ÷ 85°C

Temperatura di Stoccaggio: -45°C ÷ 110°C

Temperatura di Collaudo: + 23°C

MATERIALI

Trattamento Terminali: Sn 5µm

Terminali: CuZn 37

Resistenza di Sopressione: 2700Ω ± 5% (1/4W)

Contatti Relay: AgSnO₂

Contenitore: PA 66 GF25

Contatto Mobile: AgSnO₂

Basetta: PA 66 GF25

Resistenza Equivalente: 320Ω ± 10%

INFORMAZIONI AGGIUNTIVE

IMDS Aziendale: 75948

In Conformità con: ISO7588 | DIN46244 | ISO 8092 | IEC 60529 | EU Dir. 2002/95/EC RoHS

Deposito Numero Omologazione: 10R-02 7395

Prova in nebbia salina (ISO 16750-3): 96h @ 5% NaCl

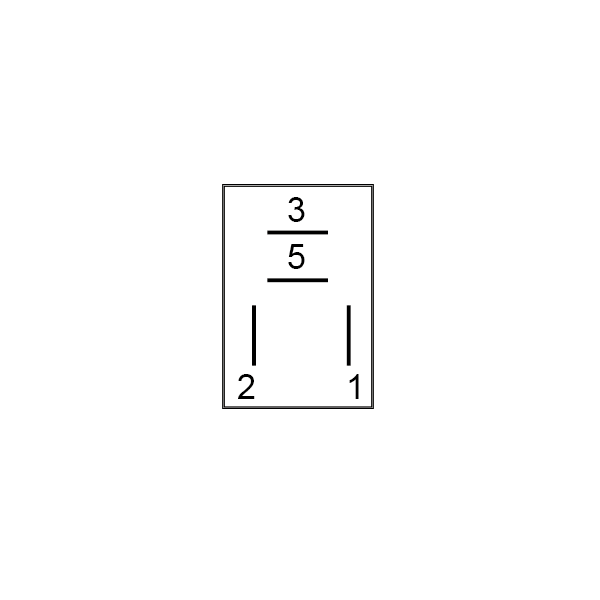

Disposizione / Numerazione dei Terminali: ISO 7588 | ISO 8092

IMBALLO

Opzioni d'imballo: 1pc/30pcs/200pcs

Staffa: Without Bracket

PESO

Peso Netto Singolo: 20g
