N.1D.204.SC.A1

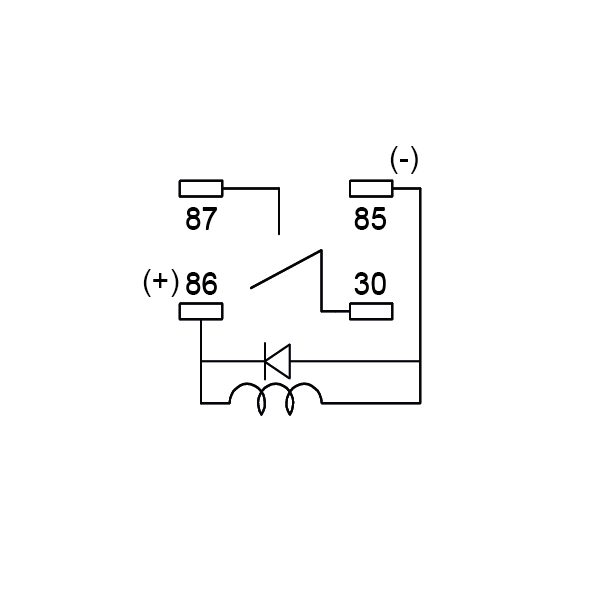

SPST/ Normalmente Aperto N.O. con terminali piatti + Diodo 86(+) 85(-)
SPECIFICHE BOBINA
Resistenza Bobina: 90Ω ± 10%
Limiti di Funzionamento: 9 ÷ 18V
Numero Terminali: 4
Tensione Nominale: 12V DC
Tensione di eccitazione: ≤ 9V DC
Tensione di Diseccitazione: ≥ 1,5V
SPECIFICHE CONTATTI
Carico di Corrente Nominale: 25A
Tempo di Disecittazione: ≤ 5ms @ 23°C
Tempo di Eccittazione: ≤ 10ms @ 23°C
Isolamento Elettrico: 100MΩ
Corrente Massima Continua: 20A @ 23°C - 30A @ 85°C
Durata Meccanica: 1.000.000 cycles
Corrente Minima Consigliata: 0,5A
Disposizione Contatti: SPST/Normally Open
Caduta di Tensione: ≤ 50mV @ 23°C
Presenza Diodo: YES
Durata Elettrica: 100.000 cyclesn2"ON / 2"OFF
PROTEZIONI
Grado di Protezione: IP 5K4 DIN40050
ALTRE SPECIFICHE
Connessione: Quick Connected Terminals
Rigidità Dielettrica: 600V AC
Temperatura di Funzionamento: -40°C ÷ 85°C
Temperatura di Stoccaggio: -45°C ÷ 110°C
Temperatura di Collaudo: + 23°C
MATERIALI
Basetta: PA 66 GF30
Filo Rame: 12V P155 IEC60317
Diodo di Sopressione: 1000V 1A 1N4007
Trattamento Terminali: Sn 5µm
Terminali: CuZn37
Contatti Relay: AgSnO₂
Contenitore: PA 66 GF15
INFORMAZIONI AGGIUNTIVE
Prova in nebbia salina (ISO 16750-3): 96h @ 5% NaCl
Disposizione / Numerazione dei Terminali: ISO 8092-1
In Conformità con: ISO7588 DIN46244 ISO 8092
IMDS Aziendale: 75948
IMBALLO
Opzioni d'imballo: 1pc/30pcs/200pcs
PESO
Peso Netto Singolo: 20g
