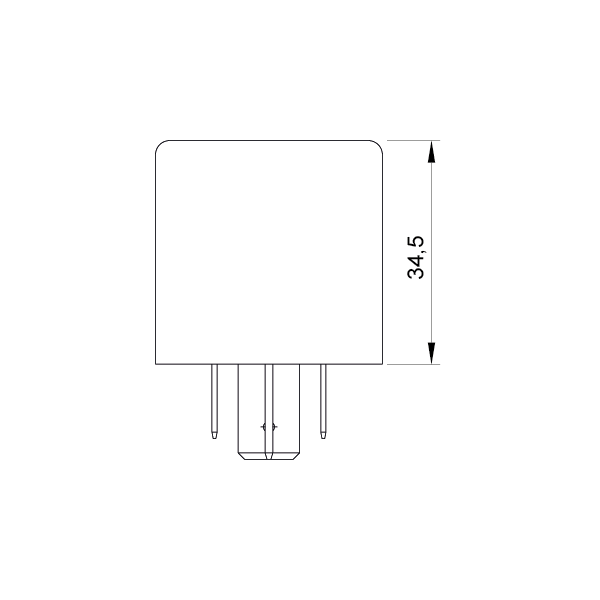

Relay di Potenza – 03D.404.101.70.A1

SPECIFICHE BOBINA

Resistenza Bobina: 360Ω ± 10%

Tensione di Diseccitazione: ≥ 2,4V @23°C

Tensione Nominale: 24V DC

Limite di Funzionamento: ≤ 14,4V DC @ 23°C

Limiti di Funzionamento: 18 ÷ 32V

Numero Terminali: 4

SPECIFICHE CONTATTI

Tempo di Eccittazione: 6ms (MAX 10ms)

Tempo di Disecittazione: 4ms (MAX 7ms)

Carico di Corrente Nominale: 70A

Presenza Resistenza: NOT

Disposizione Contatti: SPST/Normally Open

Tempo di Chiusura Contatto: ≤ 15ms

Contacts Pressure: 1,5N

Caduta di Tensione: 200mV @23°C

Presenza Diodo: YES

Durata Elettrica: 100.000 cycles @ 70A 2"ON / 2"OFF

Isolamento Elettrico: 100M Ω @500V DC (INITIAL)

Corrente Massima Continua: 70A @ 23°C 40A @ 85°C

Durata Meccanica: 1.000.000 cycles

Corrente Minima Consigliata: 1A @6V DC

PROTEZIONI

Grado di Protezione: IP 66 DIN40050

ALTRE SPECIFICHE

Connessione: Quick Connected Terminals

Rigidità Dielettrica: 500Vms Contact/Coil

Infiammabilità: UL94-HB

Temperatura di Funzionamento: -40°C ÷ +85°C

Temperatura di Stoccaggio: -45°C ÷ 110°C

Temperatura di Collaudo: + 23°C

MATERIALI

Soft Spring: CuSnC5191

Molla: Stainless Steel 1Cr18Ni9TI

Diodo di Sopressione: 1000V 1A 1N4007

Trattamento Terminali: Zn 5µm

Terminali: CuZn37 (6,3 x 0,8mm) & Cu (9,5 x 1,2mm)

Contenitore: PA 66 GF25

Contatto Mobile: AgSnO₂

Contatto Fisso: AgSnO₂

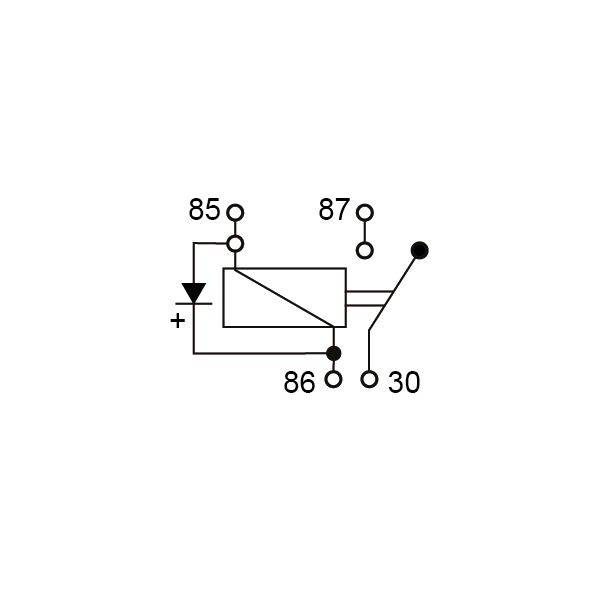

Polarità: 85 to 86

Basetta: PA 66 GF25

Rocchetto: PA 66 GF25

Filo Rame: 2 EUW / 155° D. 0,085

INFORMAZIONI AGGIUNTIVE

IMDS Aziendale: 75948

In Conformità con: ISO7588 | DIN46244 | ISO 8092 | IEC 60529 | EU Dir. 2002/95/EC RoHS

Prova in nebbia salina (ISO 16750-3): 96h

Deposito Numero Omologazione: E49 10R-05 0129 w/R oe w/D

Test Vibrazioni (ISO 16750-3): 5G @ 1 axis

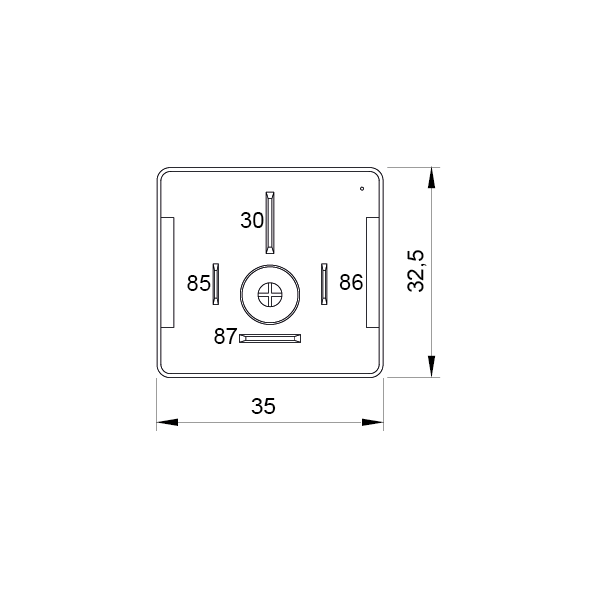

Disposizione Terminali: ISO 7588 | ISO 8092

Disposizione / Numerazione dei Terminali: ISO 7588 | ISO 8092

IMBALLO

Opzioni d'imballo: 1pcs/30pcs/100pcs

Staffa: Without Bracket

PESO

Peso Netto Singolo: 35g
