03R.204.101.A1
Normalmente Aperto N.O.
SPECIFICHE BOBINA
Resistenza Bobina: 90Ω ± 10%
Numero Terminali: 4
Limiti di Funzionamento: 9 ÷ 18V
Tensione Nominale: 12V DC
Limite di Funzionamento: ≤ 7,2V DC @ 23°C
Tensione di Diseccitazione: ≥ 1,2V @23°C
SPECIFICHE CONTATTI
Tempo di Disecittazione: 4ms (MAX 7ms)
Carico di Corrente Nominale: 70A
Tempo di Eccittazione: 6ms (MAX 10ms)
Corrente Minima Consigliata: 1A @6V DC
Isolamento Elettrico: 100M Ω @500V DC (INITIAL)
Corrente Massima Continua: 70A @ 23°C - 50A @ 85°C
Durata Meccanica: 1.000.000 cycles
Disposizione Contatti: SPST/Normally Open
Tempo di Chiusura Contatto: ≤ 15ms
Contacts Pressure: 1,5N
Caduta di Tensione: 200mV @23°C
Presenza Diodo: NOT
Durata Elettrica: 100.000 cycles @ 70A 2"ON / 2"OFF
Presenza Resistenza: YES
PROTEZIONI
Grado di Protezione: IP 66 DIN40050
ALTRE SPECIFICHE
Connessione: Quick Connected Terminals
Rigidità Dielettrica: 500Vms Contact/Coil
Infiammabilità: UL94-HB
Temperatura di Funzionamento: -40°C ÷ +85°C
Temperatura di Stoccaggio: -45°C ÷ 110°C
Temperatura di Collaudo: + 23°C
MATERIALI
Materiale Resistenza: Carbon Film
Resistenza di Sopressione: 680Ω ± 5% (1/4W)
Trattamento Terminali: Zn 5µm
Terminali: CuZn37 (6,3 x 0,8mm) & Cu (9,5 x 1,2mm)
Soft Spring: CuSnC5191
Molla: Stainless Steel 1Cr18Ni9TI
Staffa in Metallo: Zn 6µm
Contatto Mobile: AgSnO₂
Contenitore: PA 66 GF25
Resistenza Equivalente: 80Ω ± 10% (1/4W)
Contatto Fisso: AgSnO₂
Basetta: PA 66 GF25
Rocchetto: PA 66 GF25
Filo Rame: 2 UEW / 155° D. 0,12
INFORMAZIONI AGGIUNTIVE
Deposito Numero Omologazione: E49 10R-05 0129 w/R oe w/D
IMDS Aziendale: 75948
In Conformità con: ISO7588 | DIN46244 | ISO 8092 | IEC 60529 | EU Dir. 2002/95/EC RoHS
Test Vibrazioni (ISO 16750-3): 5G @ 1 axis

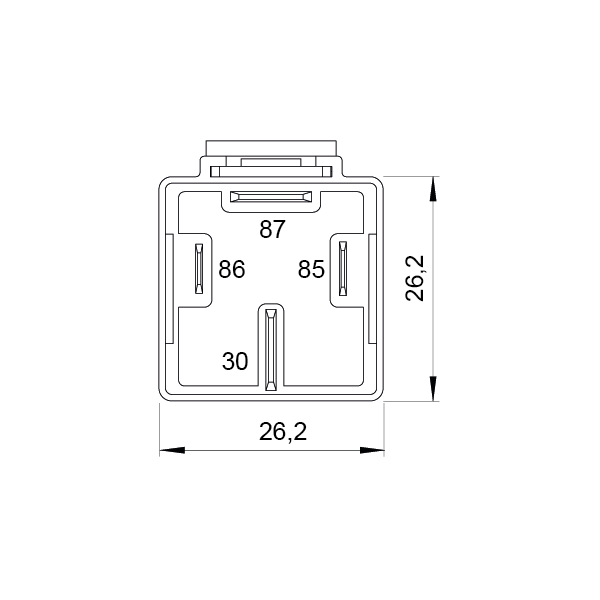

Disposizione Terminali: ISO 7588 | ISO 8092
Disposizione / Numerazione dei Terminali: ISO 7588 | ISO 8092
Prova in nebbia salina (ISO 16750-3): 96h
IMBALLO
Opzioni d'imballo: 1pcs/30pcs/100pcs/400pcs
Staffa: Optional. Ask for P/N 01.S00.13
PESO
Peso Netto Singolo: 35g
