BR.205.101.20.A1
Normalmente Aperto N.O.
con doppio contatto
SPECIFICHE BOBINA
Potenza Bobina: 1,6W
Resistenza Bobina: 90Ω ± 10%
Tensione di eccitazione: ≤ 7,2V @ 23°C
Numero Terminali: 5
Limiti di Funzionamento: 9 ÷ 15 V
Tensione Nominale: 12V DC
Tensione di Diseccitazione: ≥ 1,2V @ 23 °C
SPECIFICHE CONTATTI
Presenza Resistenza: YES
Carico di Corrente Nominale: 2x20A
Disposizione Contatti: SPST/Normally Open/DM
Caduta di Tensione: ≤ 100mV @ 10A
Presenza Diodo: NOT
Durata Elettrica: 100.000 cycles
Isolamento Elettrico: ≥ 100MΩ
Corrente Massima Continua: 20A @ 23°C - 10A @ 85°C
Durata Meccanica: 1.000.000 cycles
PROTEZIONI
Grado di Protezione: IP 54 DIN40050
ALTRE SPECIFICHE
Connessione: Quick Connected Terminals
Rigidità Dielettrica: 500V AC
Temperatura di Funzionamento: -40°C ÷ 85°C
Temperatura di Stoccaggio: -45°C ÷ 110°C
Temperatura di Collaudo: + 23°C
MATERIALI
Contatto Fisso: AgSnO₂
Trattamento Terminali: Sn 5µm
Terminali 30-87-87a: Cu T2
Terminali 85-86: CuZn H65
Contatto Mobile: AgSnO₂
Contenitore: PA 66 GF25
Basetta: PA 66 GF25
INFORMAZIONI AGGIUNTIVE
IMDS Aziendale: 75948
Deposito Numero Omologazione: E49 10R-05 0132
In Conformità con: ISO7588 | DIN46244 | ISO 8092 | IEC 60529 | EU Dir. 2002/95/EC RoHS
Prova in nebbia salina (ISO 16750-3): 96h @ 5% NaCl

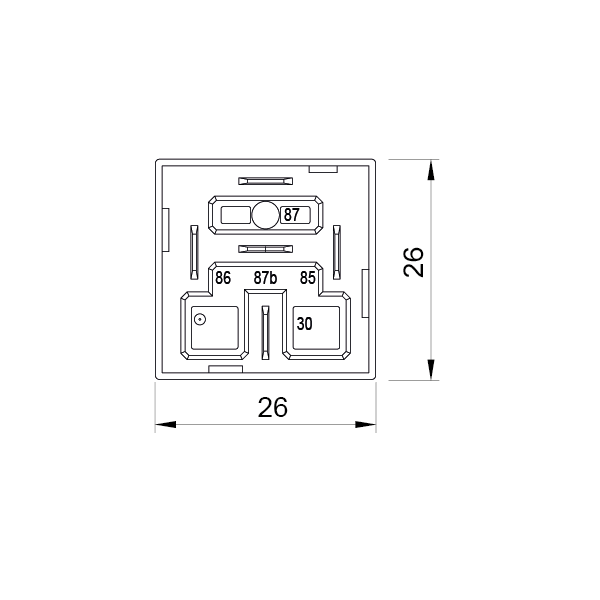

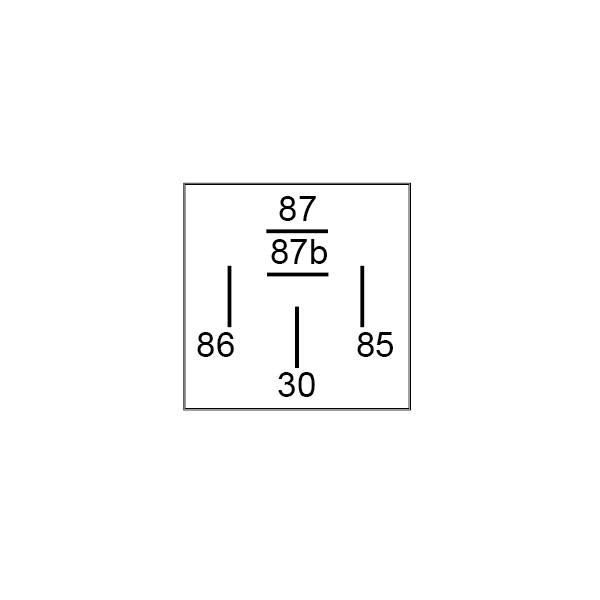

Disposizione / Numerazione dei Terminali: ISO 7588 | ISO 8092
Tensione di Collaudo: 13V
IMBALLO
Opzioni d'imballo: 1pcs/30pcs
Staffa: Without Bracket
PESO
Peso Netto Singolo: 31g
