Richiesta di Disegno Tecnico / Extra Info per
"Relay Omologato – O.10.205.101.A1"

Cerca il tuo prodotto, inserendo il codice OEM, ODM oppure dei maggiori distributori attivi sul mercato

O.10.205.101.A1

Relay Omologato – O.10.205.101.A1

Home / Mini Relays fino a 40A / Mini Relay N.O. & C.O. Standard / Relay Omologato – O.10.205.101.A1

Normalmente Aperto N.O.

SPECIFICHE BOBINA

Limiti di Funzionamento: 9 ÷ 15V

Tensione Nominale: 12V DC

Tipologia Relay: B

Tensione di Diseccitazione: ≥1,5V @23°C

Tensione di eccitazione: ≤ 9V DC @23°C

Resistenza Bobina: 90Ω ± 10%

Numero Terminali: 5

SPECIFICHE CONTATTI

Corrente Massima Continua: 30A @ 23°C - 20A @ 85°C

Corrente Massima di Scambio OFF: 50A

Corrente Massima di Scambio ON: 90A

Disposizione Contatti: SPST/Normally Open

Caduta di Tensione: ≤ 100mV @ 23°C

Presenza Diodo: NOT

Durata Elettrica: 100.000 cycles @ 30A 2"ON / 2"OFF

Carico di Corrente Nominale: 30A

Presenza Resistenza: NOT

PROTEZIONI

Grado di Protezione: IP 54 DIN40050

Protezione Inversione di Polarità: Not Available

Protezione al Corto Circuito: Not Available

Protezione Sovracorrente: Not Available

Protezione Sovratensione: Not Available

ALTRE SPECIFICHE

Connessione: Quick Connected Terminals

Temperatura di Funzionamento: -40°C ÷ 85°C

Temperatura di Stoccaggio: -45°C ÷ 110°C

Temperatura di Collaudo: + 23°C

MATERIALI

Trattamento Terminali: Available on demand

Terminali: CuZn

Molla di Ritorno: C5191

Contenitore: PA 66 GF25

Staffa in Metallo: EN 10130 DC01RoHS

Contatto Mobile: AgSnO₂

Contatto Fisso: AgSnO₂

Basetta: PA 66 GF25

INFORMAZIONI AGGIUNTIVE

IMDS Aziendale: 75948

In Conformità con: ISO7588 | DIN46244 | ISO 8092 | IEC 60529 | EU Dir. 2002/95/EC RoHS

Deposito Numero Omologazione: 10R-06-02 5945

Prova in nebbia salina (ISO 16750-3): 96h @ 5% NaCl

Tensione di Collaudo: 13V

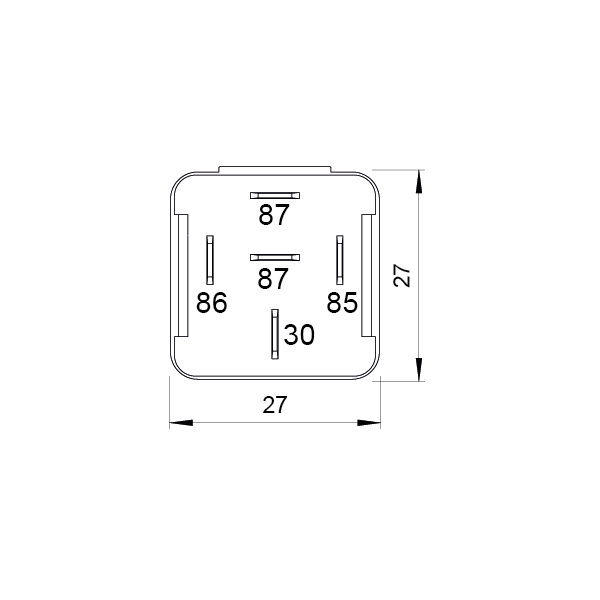

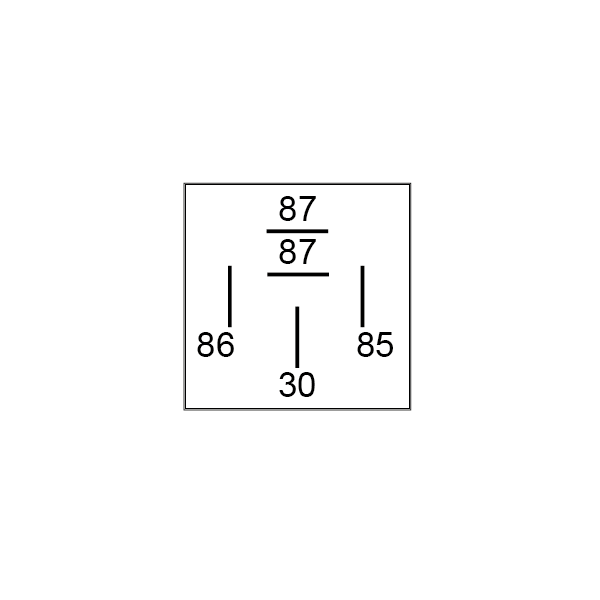

Disposizione / Numerazione dei Terminali: ISO 7588 | ISO 8092

IMBALLO

Opzioni d'imballo: 1pcs/30pcs/100pcs/400pcs

Staffa: Plastic bracket or detachable metal bracket

PESO

Peso Netto Singolo: 26g
